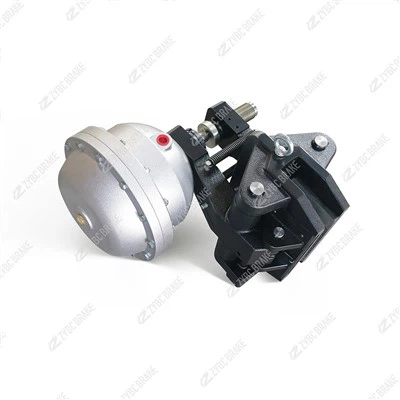

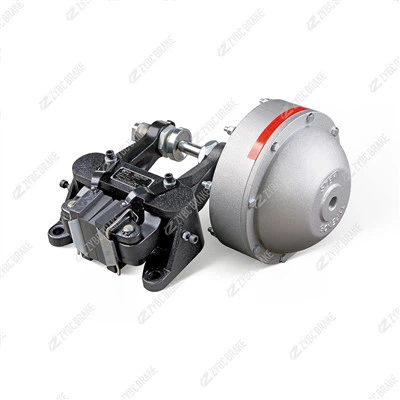

Kiváló minőségű, legkeresettebb QP sorozatú pneumatikus tárcsafékek

AQP sorozataz ipari -minőségű pneumatikus tárcsafékek átfogó választéka, amelyek megbízható fékszabályozást biztosítanak könnyű, közepes és nehéz,{1}}forgó gépeken,-beleértve a darukat (felfelé irányuló, portálos, torony), csörlőket, szállítószalagokat, bányászati ​​emelőket és acélgyári berendezéseket. Az határozza megpneumatikus működtetés(sűrített levegő hajtja a fékerőt) éslemez-stílusú súrlódó szerkezet, ez a sorozat dinamikus lassítást, statikus terheléstartást és hibamentes vészleállítást- biztosít. Különösen alkalmas olyan környezetekben, ahol könnyen elérhető sűrített levegő (pl. gyárak, kikötők, bányatelepek), és olyan előnyöket kínál, mint a gyors reagálás, az alacsony karbantartási igény és a hatékony hőelvezetés. A 200–1200 mm-es tárcsaátmérőket és 100–8000 N·m nyomatékot lefedő QP sorozat megfelel a biztonságot, a tartósságot és a nagy{11}}tehetetlenségi nyomatékú gépekkel való kompatibilitást előtérbe helyező iparágak követelményeinek. Az alábbiakban részletesen leírjuk a sorozat jellemzőit, a mag felépítését, a működési elvet, a legfontosabb jellemzőket, a tipikus alkalmazásokat és a műszaki jellemzőket:

1. A sorozat áttekintése és a fő funkció

A QP sorozat a "QP" elnevezési konvenciót követi (Q=Pneumatikus működtetés, P=Tárcsa-stílusú fékezés), és a különféle ipari fékezési igények kielégítésére tervezték. Alapvető funkciói összhangban vannak a forgó berendezések biztonsági és üzemeltetési követelményeivel:

Dinamikus fékezés: Nagy{0}}tehetetlenségi nyomatékú gépek (pl. kikötői daru emelők, bányászati ​​szállítószalagok) lassítása vagy leállítása szabályozott nyomatékkal, hogy elkerülje a rakomány kilengését, a mechanikai ütést vagy a fék elhalványulását.

Statikus terhelés tartása: Rakományok rögzítése (legfeljebb 200+ tonna) állásidő, karbantartás vagy kedvezőtlen körülmények (pl. kültéri daruk esetén) esetén.

Vészfékezés: Automatikusan bekapcsolja a légnyomásveszteséget vagy a rendszerhibákat, hogy megakadályozza a berendezések kifutását, amelyek -kritikusak-a magas kockázatú műveletekhez, például mélybányászati ​​emelőkhöz vagy konténerdarukhoz.

A sorozat a munkaciklusokhoz szabott -almodelleket tartalmaz: könnyű-terhelésű (1–20 tonna), közepes-teherbírású (20–80 tonna) és nehéz-teherbírású (80–200+ tonna), biztosítva a gépek széles skálájával való kompatibilitást.

2. Alapszerkezet és kulcselemek

A QP sorozat moduláris, szolgáltatásbarát kialakítású,{0}} pneumatikus működtetésre és tárcsafékre optimalizálva, négy integrált alrendszerrel:

2.1 1. Pneumatikus működtető egység (tápmag)

Az egység a sűrített levegőt precíz mechanikai erővé alakítja át a fékek bekapcsolásához/kioldásához, amely a következőket tartalmazza:

Léghenger: Tömített, nagyszilárdságú acél- vagy alumíniumhenger (0,4–1,0 MPa üzemi nyomásra méretezett) precíziós-megmunkálású dugattyúval. Nitrilkaucsuk (NBR) vagy fluorpolimer (FKM) tömítéseket használ, hogy megakadályozza a levegő szivárgását még szélsőséges hőmérsékleten is (-40-120 fok). A könnyű -terhelésű modellek alumínium hengereket használnak a súlycsökkentés érdekében; A nagy teherbírású modellek vastag-falú acélt használnak a nagy nyomásállóság érdekében.

Levegőszabályozó szelep: Beépített 3/2-es vagy 5/2-es mágnesszelep (vagy az alapmodelleknél kézi szelep), amely szabályozza a levegő be- és elszívását. Lehetővé teszi a gyors nyomásnövekedést (kevesebb, mint 0,2 másodperc) a gyors fékoldás és a modulált nyomáscsökkentés érdekében a sima bekapcsoláshoz. A nagy teljesítményű-modellek nagy-áramú szelepeket használnak a nagyobb légmennyiségek kezelésére.

FRL egység (opcionális): Szűrő-Szabályozó-Kenőegység, amely tisztítja a sűrített levegőt (eltávolítja a nedvességet/port), beállítja a nyomást a fékezési igényekhez, és keni a henger belső alkatrészeit, -30%-kal meghosszabbítva az élettartamot+.

2.2 2. Tárcsafék-egység (súrlódó mag)

A szerelvény érintkezik a gép forgó tárcsájával, hogy fékezőerőt hozzon létre, beleértve:

Féknyereg: Nagyszilárdságú öntöttvasból (HT300) vagy gömbgrafitos öntöttvasból (HT300) vagy gömbgrafitos öntöttvasból (HT300) vagy gömbgrafitos öntöttvasból (HT300) vagy gömbgrafitos öntöttvasból (HT300) vagy gömbgrafitos öntöttvasból (HT300) vagy gömbgrafitos öntöttvasból készült egy-tolómérő (könnyű-), vagy négyszeres-tolómérős (nagy-terhelésű) kivitel (QT500) az ütésállóság érdekében. A féknyeregben találhatók a súrlódó párnák és egy dugattyús{10}mechanizmus a tárcsa rögzítéséhez.

Súrlódó betétek: Alkalmazás--specifikus anyagok a munkaciklusokhoz szabva:

Könnyű-terhelés: Gyanta-alapú kompozitok (μ 0,40-nél nagyobb vagy egyenlő, hőállóság 300 fokig) az alacsony zaj és kopás érdekében.

Közepes -terhelés: Fél-fém kompozitok (μ 0,43-nál nagyobb vagy egyenlő, hőállóság 350 fokig) a kiegyensúlyozott nyomaték és tartósság érdekében.

Nagy teherbírású-: Kerámia-félig-fém kompozitok (μ nagyobb vagy egyenlő 0,45-tel, hőállóság 450 fokig) a nagy-nyomatékú, nagy-frekvenciás fékezés érdekében. A betétek bepattanó-vagy csavar-a kialakításon az egyszerű csere érdekében, mechanikus kopófülekkel vagy elektronikus érzékelőkkel (opcionális) a karbantartás jelzésére.

Lemez kompatibilitás: Szabványos ipari tárcsákhoz tervezve (vastagság: 10–50 mm, anyaga: 45# acél, rozsdamentes acél vagy hőkezelt ötvözött acél). Az állítható féknyereg-tartók ±5 mm-es tárcsaigazítási eltéréseket tesznek lehetővé, leegyszerűsítve a telepítést.

2.3 3. Hiba-Biztonságos rugós mechanizmus (Biztonsági mag)

Ez az összes QP sorozatú modell kötelező funkciója, ez a mechanizmus biztosítja a fékezési képességet légnyomásveszteség esetén:

Nagy feszültségű-mangán-acél rugók: Több nyomórugó (3–40 kN erőre kalibrálva, nyomaték alapján) a féknyeregben. Ha sűrített levegőt szállítanak (fékoldás), a rugók összenyomódnak; ha a levegőnyomás csökken (pl. kompresszor meghibásodása), a rugók azonnal kitágulnak,-a féknyereg dugattyúit és a súrlódó párnákat a tárcsához nyomva ezzel a tengelyt.

Kettős-rugói redundancia (nehéz-terhelésű modellek): Hozzáad egy másodlagos rugókészletet, amely biztosítja a vészfékezést még akkor is, ha az egyik rugó meghibásodik, és megfelel a SIL 2 biztonsági szabványoknak a nagy-kockázatú alkalmazásokhoz (pl. mélybányászat).

2.4 4. Beállítási és védelmi összetevők (tartós mag)

Automatikus résbeállító: Mechanikus rendszer, amely valós időben kompenzálja a súrlódó betétek kopását, állandó fékrést (0,2–0,4 mm) tart fenn, és kiküszöböli a kézi újra{2}}kalibrálást. Alapfelszereltség a közepes/nagy teherbírású-modelleken; opcionális könnyű-terheléshez.

Környezetvédelem:

Könnyű/közepe

Nagy teherbírás-: tüzihorganyzás + epoxi bevonat (IP67) a korrózióállóság érdekében sós vízben (kikötőkben) vagy bányászati ​​porban/vegyi anyagokban.

Rezgés- és ütésállóság: A -lazulásgátló rögzítőelemek (záróanyák, rugós alátétek) és a megerősített féknyereg-tartók ellenállnak a gép rezgéseinek (pl. szállítószalagok, daru mozgásának) és az alkalmi ütéseknek, megakadályozva az alkatrészek elmozdulását.

3. Működési elv

A QP sorozat egy pneumatikus hiba{0}}biztos ciklusban működik, és alkalmazkodik az ipari gépek működéséhez a teljes munkacikluson keresztül:

3.1 1. Fék kioldása (normál működés)

Amikor a gépezet (pl. egy kikötői konténerdaru) aktiválódik, a vezérlőrendszer jelet küld a pneumatikus szelepnek.

Sűrített levegő (0,4–1,0 MPa) kerül a levegőhengerbe, megnyomva a dugattyút, és működtetve egy kart vagy a direkt hajtóművet. Ez az erő legyőzi a biztonsági rugók-feszességét.

A mechanizmus visszahúzza a féknyereg súrlódó párnáit a forgó tárcsától, kis rést (0,2–0,4 mm) hozva létre. A tárcsa (amely a gép tengelyéhez van csatlakoztatva) szabadon forog, lehetővé téve az emelést, szállítást vagy csörlést.

3.2 2. Fékbehúzás (szabályozott megállás/tartás)

Ellenőrzött megállás: A gép lelassításához vagy leállításához a pneumatikus szelep levegőt szív ki a hengerből. A légnyomás csökken, és a hibabiztos rugók-kitágulnak, és a féknyereg dugattyúit és párnákat a forgó tárcsához nyomják.

Nyomaték generálása: A betétek és a tárcsa közötti súrlódás fékezőnyomatékot hoz létre (100–8000 N·m), szabályozott sebességgel lassítva a tárcsát (0,3–1,2 másodperc, modelltől függően), hogy elkerülje a terhelési sokkot vagy a tárcsa sérülését.

Statikus tartás: A terhelés biztonsága érdekében (pl. egy tartály felfüggesztése a levegő közepén) a henger alacsony légnyomást tart fenn (~0,1–0,2 MPa). A csökkentett nyomás lehetővé teszi, hogy a rugók részben összekapcsolják a betéteket, és éppen elegendő nyomatékot fejt ki a terhelés megtartásához anélkül, hogy a tárcsa túlmelegedne.

3.3 3. Vészfékezés (légnyomásveszteség)

Levegőnyomásvesztés esetén (pl. kompresszor meghibásodása, légvezeték szivárgása vagy rendszerhiba) a henger minden erejét elveszíti a rugók ellensúlyozására.

A rugók ezredmásodperceken belül (0,2–0,6 másodperc) teljesen kitágulnak, és maximális erővel hozzácsapják a párnákat a tárcsához. A fékezőnyomaték a modell névleges teljesítményén éri el a csúcsot, reteszeli a tengelyt, és azonnal leállítja a gépet, -hogy megelőzze a terhelés leesését, ütközését vagy a berendezés kifutását.

4. A QP sorozat legfontosabb jellemzői

A QP sorozat pneumatikus{0}}előnyeivel és ipari alkalmazkodóképességével tűnik ki:

4.1 1. Gyors reagálás és nagy hatékonyság

A pneumatikus működtetés lehetővé teszi a fékezés gyors kioldását (0,2 másodpercnél rövidebb vagy egyenlő) és vészhelyzeti bekapcsolást (0,6 másodpercnél rövidebb vagy egyenlő) -kritikus a rövid ciklusidővel (pl. csomagoló szállítószalagok) vagy nagy tehetetlenségi terhelésű (pl. kikötői daru) gépeknél. A sűrített levegő összenyomhatatlansága egyenletes erőkifejtést biztosít, elkerülve a nyomaték ingadozásait.

4.2 2. Alacsony karbantartás és költség-Hatékony

Nincs hidraulikafolyadék (kiküszöböli a szivárgás kockázatát, a folyadékcserét és a hidraulikus fékeknél gyakori szennyeződési problémákat).

A súrlódó betétek könnyen cserélhetők (kisebb/közepes terhelésű modelleknél legfeljebb 30 perc, nagy teherbírású modelleknél legfeljebb 60 perc) a teljes fék szétszerelése nélkül.

A levegős hengerek minimális karbantartást igényelnek (csak éves kenés), és az FRL egység (opcionális) meghosszabbítja az alkatrész élettartamát,{0}}a karbantartási költségek 40%-kal csökkenthetők a hidraulikus alternatívákkal szemben.

4.3 3. Kiváló hőelvezetés

A tárcsa-alapú kialakítás és a nagy betétérintkezőfelület gyors hőelvezetést tesz lehetővé,-ami kritikus a nagy-frekvenciás vagy erős-fékezéshez (pl. emelkedőn emelkedő bányászati ​​szállítószalagok). Ez megakadályozza a fékek elhalványulását (túlmelegedés miatti súrlódásvesztés), és meghosszabbítja a fékbetét élettartamát legalább 8000 órára (könnyű/közepes), vagy legfeljebb 12 000 órára (nagy{11}}terhelés).

4.4 4. Környezeti ellenálló képesség

Megbízhatóan működik szélsőséges hőmérsékleten (-40 foktól 120 fokig) és zord körülmények között (por, nedvesség, sós víz, enyhe vegyszerek), így alkalmas beltéri (gyári) és kültéri (kikötők, bányászat) alkalmazásokra.

Nincs folyadék kiömlése, megfelel a környezetvédelmi előírásoknak (pl. ISO 14001) a tiszta gyártási és bányászati ​​műveletekhez.

4.5 5. Biztonság és sokoldalúság

A biztonságos rugóműködtetés minden kritikus meghibásodás esetén fékezési képességet biztosít, és megfelel a globális szabványoknak (ISO 10472, GB/T 22345, CE, ATEX robbanásveszélyes környezetben).

Széles nyomatéktartományt (100–8000 N·m) és tárcsaátmérőt (200–1200 mm) fed le, alkalmazkodik a könnyű{6}szerszámokhoz (mini csörlők) és a nehéz{7}}berendezésekhez (bányászati ​​emelők). A testreszabási lehetőségek közé tartoznak az alacsony hőmérsékletű tömítések, a robbanásbiztos burkolatok és a PLC{11}}kompatibilis érzékelők.

5. Tipikus alkalmazások

A QP sorozatot széles körben használják azokban az iparágakban, ahol a sűrített levegő hozzáférhető, és a kulcsfontosságú alkalmazási területek a működési ciklus szerint:

Üzemi ciklus	Alkalmazások
Könnyű{0}}Duty	Kis orrdaruk (műhelyek), mini csörlők (autójavítás), csomagoló szállítószalagok, textilgép hajtások, kis keverők.
Közepes{0}}feladat	Függesztett daruk (gyárak), portáldaruk (raktárak), hajógyári csörlők (kis rakomány), cementgyári szállítószalagok, élelmiszer-feldolgozó gépek.
Nehéz{0}}feladat	Kikötői konténerdaruk, mélybányászati ​​emelők (ércemelés), acélgyári hengerművek, tengeri fúrócsörlők, szélturbina lengésű fékek, nehéz{0}}szállítószalagok (szén, érc).
