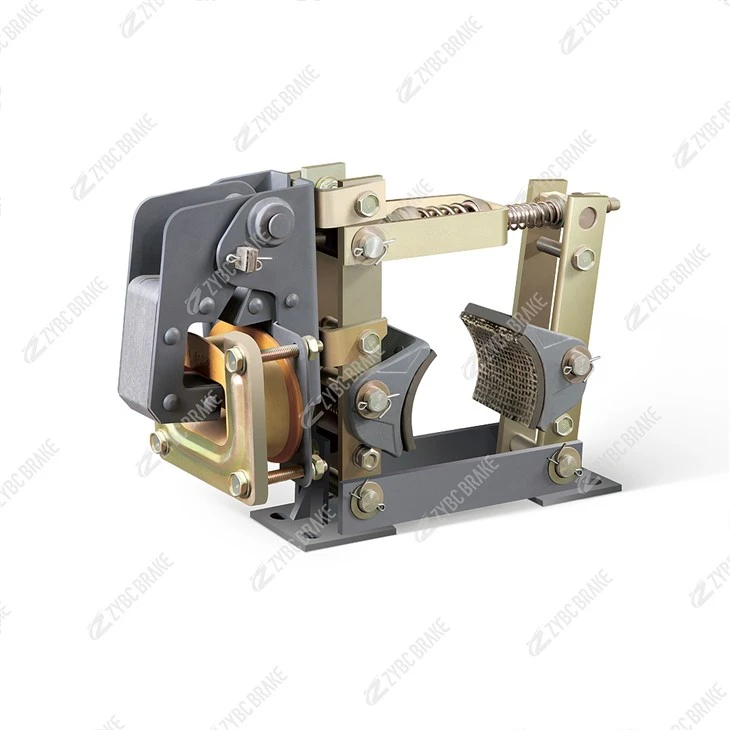

TJ2-300/200 sorozatú elektromágneses dobfékek

ATJ2-300/200 sorozatú elektromágneses dobfékegy normál -zárt, rugós-rugóval működő, váltakozó áramú elektromágneses-kioldású fékberendezés, amelyet nehéz-terhelésű emelő- és szállítógépekhez terveztek. Kizárólag aMZD1-200 AC elektromágneses fék(egyfázisú{0}}AC 380V/50Hz), és megfelel az elektromágneses fékekre vonatkozó ipari szabványoknak. Alapvető funkciója a tárgyak emelési sebességének szabályozása és a mozgó/forgó mechanizmusok tehetetlenségének elnyelése, így széles körben alkalmazható nem-robbanásveszélyes környezetben, például daruknál, emelőknél, kohászati ​​segédberendezéseknél és építőipari gépeknél.

Alapvető műszaki előírások

Paraméter	Normál érték	Megjegyzések
Fék típusa	Általában-zárt elektromágneses dobfék (rugós fék, elektromágneses kioldó)	Hibabiztos-: Fenntartja a fékezést teljesítményvesztés esetén
Alkalmazható fékdob átmérő	300 mm	Megfelel a nehéz{0}}gépdobok specifikációinak
Névleges féknyomaték	- JC=25%/40% (szakaszos működés): 500 N·m- JC=100% (folyamatos működés): 200 N·m	JC=munkaciklus; a nyomaték a működési frekvenciával igazodik
Megfelelő elektromágneses modell	MZD1-200	Egy{0}}fázisú AC 380V/50Hz; Az elektromágneses nyomaték alkalmazkodik a fékigényhez
Fékpofa hézag (visszahúzódási távolság)	- Normál: 0,7 mm- Maximum: 1,0 mm	Biztosítja, hogy ne legyen súrlódás a cipő és a dob között a kioldás során
Beállító rúd löket	3-4,4 mm	A fékpofa-hézag és a féknyomaték finom{0}}hangolására szolgál
Súrlódó bélésanyag	Azbeszt fékszalag (cserélhető)	Magas súrlódási együttható; stabil fékerőt biztosít (összefoglaló 1, 4)
Munkakörülmények	- Környezeti hőmérséklet: -20 fok -+50 fok - Relatív páratartalom: 90%-nál kisebb vagy egyenlő, nincs robbanásveszélyes/maró gáz vagy vezető por	Megfelel az általános ipari környezeti követelményeknek (3. összefoglaló)
Kulcs beépítési méretei (mm)	- Fékpofa szélessége: 140- Teljes hossz: 825- Rögzítési középtávolságok (A/A1/A2): 519/625/80	Univerzális nehézgépekre való felszereléshez szabványosítva (4. összefoglaló)
Súly (elektromágnes nélkül)	~55 kg	Robusztus szerkezet a nagy igénybevételhez{0}}

Főbb szerkezeti és funkcionális jellemzők

Hiba-Általában biztonságos-Zárt mechanizmusElfogadja az alapvető logikát"rugós fék + elektromágneses kioldó"(Összefoglalók 1, 3, 4). Amikor az MZD1-200 elektromágnes azáramtalanítva-, az elő-összenyomott főrugó meghajtja a fékpofákat (azbesztszalagokkal), hogy szorosan rögzítse a 300 mm-átmérőjű dobot, és 200–500 N·m fékezőnyomatékot generáljon, hogy megakadályozza a berendezés elcsúszását vagy tárgy leesését. Amikor az elektromágnes azenergizálva, mágneses erőt hoz létre a kar mechanizmusának meghúzásához, leküzdve a rugóerőt, és elválasztja a cipőket a dobtól,{0}}lehetővé téve a gépek normális működését.

Megbízható elektromágneses működtetésA hozzá illő MZD1-200 AC elektromágnes alacsony elektromágneses zajjal és stabil szívóerővel rendelkezik (3. összefoglaló). Szabványos ipari feszültséggel működik (egyfázisú AC 380V), így nincs szükség további feszültségátalakító eszközökre. Az elektromágnes ütközőblokkja szorosan egy vonalban van a beállító rúd tetejével, így biztosítva a fék kioldólöketének precíz vezérlését és elkerülve a hibás beállítás okozta túlzott kopást.

Cserélhető azbeszt súrlódó bélésA fékpofák fel vannak szerelveszegecselt azbeszt fékszalagok(1. és 4. összefoglalás)-nagy súrlódási együtthatójú anyag, amely még nagy terhelés mellett is egyenletes fékteljesítményt biztosít. Ha a fékbetét elhasználódott (jellemzően 3 mm-nél kisebb vastagság esetén), önállóan cserélhető anélkül, hogy a teljes féktestet szét kellene szerelni, így csökken a karbantartási idő és a költségek.

Állítható hézag és nyomaték

Hézagbeállítás: A beállító rúd (löket 3–4,4 mm) lehetővé teszi a kezelők számára, hogy finom-beállítsák a cipő-dobhézagát a szabványos 0,7–1,0 mm-es tartományra, elkerülve a szokatlan zajt vagy a túlzott/elégtelen hézag okozta fékezési hatékonyságot.

Nyomaték beállítása: A főrugó kompressziós hosszának beállításával a fékezőnyomaték a különböző terhelési igényekhez igazítható (200 N·m folyamatos működéshez, 500 N·m időszakos nagy terhelésekhez), növelve a fék sokoldalúságát.

Robusztus szerkezeti kialakításA fékkar, a függőleges lemezkeret és az alap nagyszilárdságú acélból készül (4. összefoglaló), és ellenáll a vészfékezés során keletkező ütközőerőnek. Az alkatrészek (pl. függőleges lemezkeret és alap, fékpofa és függőleges lemezkeret) közötti csatlakozások tengelycsapokat használnak a rugalmas forgás érdekében, biztosítva a zökkenőmentes fékműködtetést elakadás nélkül.

Működési elv

A TJ2-300/200 az elektromágneses erő és a mechanikus rugóerő koordinációján alapul, egyértelmű munkamegosztással az MZD1-200 elektromágnes és a belső alkatrészek között:

Fékek alkalmazása (kikapcsolt állapot-: leállás/vészhelyzet)Amikor a vezérlőrendszer megszakítja az MZD1-200 elektromágnes áramellátását, az elektromágnes elveszti szívását. Az elő-összenyomott főrugó azonnal visszapattan, befelé húzva a függőleges lemezkeretet és a fékpofákat. Az azbeszt súrlódó burkolatok szorosan rögzítik a forgó 300 mm-es dobot, és a súrlódás révén a gép kinetikus energiáját hővé alakítják (levegőbe disszipálva). A fékezőnyomaték (200–500 N·m) gyorsan lelassítja a dobot, megállítja a terhelést vagy megakadályozza annak leesését, ami az emelőgép biztonsága szempontjából kritikus.

Fékkioldó (bekapcsolás{0}}állapot: működés)Amikor a gépnek futnia kell (pl. tárgyak emelése vagy süllyesztése), az elektromágnes feszültség alá kerül. Erős mágneses erőt hoz létre az ütközőblokk vonzására, és mozgatja a beállító rudat és a kar mechanizmusát. Ez legyőzi a főrugó előfeszítő-erejét, és kifelé nyomja a fékpofákat, hogy elválasszon a dobtól (0,7–1,0 mm-es távolság). Ezen a ponton a dob szabadon foroghat, és a gép normálisan működik.

Tipikus alkalmazások

A TJ2 sorozat alkalmazási forgatókönyveivel összhangban (1., 3., 4. összefoglaló) a TJ2-300/200-at főként nagy teherbírású emelési és szállítási helyzetekben használják:

Emelőgépek

Híddaruk, portáldaruk és orsódaruk: Fékezi az emelőszerkezetet, biztosítva a nehéz terhek (pl. acéllemezek, építőanyagok) stabil irányítását fel-/leszálláskor és biztonságos parkolást felfüggesztett állapotban.

Elektromos emelők és csörlők: A nagy fékezőnyomaték (akár 500 N·m) kezeli a nagy terhelések tehetetlenségét a hirtelen leállások során, megakadályozva a rakomány elcsúszását.

Kohászati ​​és építőipari gépek

Kohászati ​​segédberendezések (nagyolvasztó töltőgépek, hengermű adagolók): alkalmazkodik a magas-hőmérsékletű műhelykörnyezethez (-20 fok -+50 fok), és stabil fékezést biztosít az anyagszállítás során.

Építkezési toronydaruk és betonkeverők: A robusztus acélszerkezet ellenáll a vibrációnak és az ütéseknek, megbízható teljesítményt biztosítva zord építési környezetben.

Szállítógépek

Nehéz-vasúttal-irányított járművek (RGV-k) és anyagszállító kocsik: rögzítőféket biztosít a be-/kirakodás közbeni elmozdulás megakadályozására, valamint vészfékezést a váratlan helyzetek kezelésére.

Telepítési és karbantartási irányelvek

Telepítési kulcspontok

Dob előkészítése: Győződjön meg arról, hogy a 300 mm-es fékdob dinamikusan és statikusan kiegyensúlyozott (1. összefoglaló), felületi érdessége Ra 1,6 μm vagy egyenlő, keménysége pedig HB 280-nál nagyobb vagy egyenlő. A dob kifutása, kifutó -kereksége és kúpossága (0,0}D, azaz 0,0,{0}mm nem haladhatja meg a 0,15 mm vagy annál kisebb).

Igazítási követelmény: A két fékpofa középvonalának át kell haladnia a dob közepén, de az eltérés legfeljebb 0,3 mm (1. összefoglaló). Használjon egy szintet a féktalp síkságának ellenőrzésére (hiba: 0,5 mm/m vagy annál kisebb), hogy elkerülje a fékbetét egyenetlen kopását.

Elektromágneses rögzítés: Szerelje fel az MZD1-200 elektromágnest a függőleges lemezkeretre, ügyelve arra, hogy az ütközőblokk egy vonalban legyen a beállító rúd tetejével (a távolság legfeljebb 0,5 mm). Csatlakoztassa az elektromágnest egy egyfázisú AC 380 V-os tápegységhez, és az elektromos biztonság érdekében ellenőrizze a földelést (az ellenállás legfeljebb 4 Ω).

Hézag- és nyomatékkalibrálás: A beszerelés után a beállító rúddal állítsa be a cipő-dob hézagát 0,7–1,0 mm-re. Állítsa be a főrugó összenyomott hosszát a szükséges fékezőnyomatékhoz (pl. 500 N·m időszakos nagy terhelések esetén).

Karbantartási ütemterv

Ciklus	Feladatok	Részletek
Napi	Szemrevételezéses ellenőrzés	Ellenőrizze az azbesztbetét kopását (cserélje ki, ha a vastagság 3 mm-nél kisebb vagy egyenlő), a dob felületét (nincs olajfolt/karcolás) és az elektromágneses vezetékeket (nincs lazaság).
Heti	Nyitás és tavaszi ellenőrzés	Ellenőrizze a cipő{0}}dob hézagát (ha eltér, állítsa be a beállítórúddal); ellenőrizze a fő rugó deformációját (ha a rugalmasság csökken, cserélje ki).
Havi	Elektromágneses karbantartás	Tisztítsa meg az elektromágnes vasmagját egy száraz ruhával, hogy eltávolítsa a port; ellenőrizze az elektromágnes szívóerejét (győződjön meg róla, hogy teljesen ki tudja engedni a féket).
Negyedévenként	Rögzítő és tengelycsapok kenése	Húzza meg újra az alap és az elektromágnes csavarjait (nyomaték: 40–45 N·m); vigyen fel lítium-alapú zsírt a tengelycsapokra (a függőleges lemezkeret és az alap közé), hogy megakadályozza a rozsdát.
Évente	Átfogó felújítás	Tesztelje a féknyomatékot (bizonyosodjon meg arról, hogy megfelel a 200–500 N·m tartománynak); -megmunkálja újra a dobot, ha a kifutás meghaladja a 0,15 mm-t; cserélje ki az elöregedett elektromágneses tekercseket, ha gyenge a szívás.

Gyakori hibák és megoldások

Hibajelenség	Lehetséges okok	Megoldások
Az elektromágnes feszültség alatt van, de a fék nincs kiengedve	A beállító rúd elcsúszása; elektromágneses szívóerő gyenge	Igazítsa újra a beállító rudat, hogy egy vonalba kerüljön az elektromágnes ütközőblokkjával; cserélje ki az elektromágneses tekercset, ha a szívás nem elegendő.
Elégtelen féknyomaték	Bélés kopása; fő tavaszi fáradtság	Cserélje ki az azbeszt fékszalagot; állítsa be a főrugó nyomóhosszát, vagy cserélje ki a rugót.
Rendellenes zaj fékezés közben	Egyenetlen cipő{0}}dobhézag; a dob túlzott kifutása	Re-adjust clearance to 0.7–1.0 mm; re-machine the drum if runout >0,15 mm.
Elektromágneses túlmelegedés	Exceeded duty cycle (JC>100%); tekercs rövidzárlat	Csökkentse a fékműködési gyakoriságot; tesztelje a tekercs szigetelését (1 MΩ vagy nagyobb), és cserélje ki, ha s
