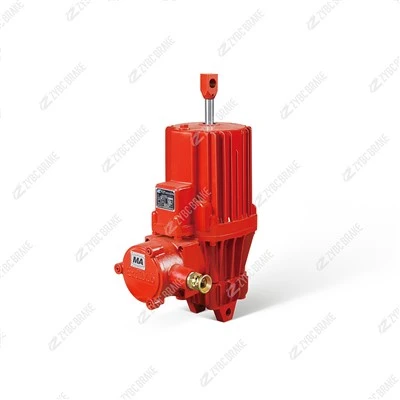

BEd50/6 lángálló hidraulikus toló – 500N/60mm
A termék áttekintése A BEd sorozat egy német EMG Eldro{0}}eredetű design, helyben gyártják, és teljes mértékben megfelel a DIN15430 (nemzetközi) és a GB3836 / JB/T 10603-2006 / Q/ZYBC (nemzeti) szabványoknak. A BEd50/6 egy lángálló motort + centrifugálszivattyút + hengert egyetlen kompakt alumínium házban -...
Leírás
Termék áttekintése
A BEd sorozat egy németEMG Eldro{0}}eredetűtervezésű, helyben gyártott és teljes mértékben megfelelőDIN15430(nemzetközi) ésGB3836 / JB/T 10603-2006 / Q/ZYBC(nemzeti). A BEd50/6 integrálja alángálló motor + centrifugálszivattyú + hengeregy kompakt alumínium házban - feszültség alatt van, a járókerék nyomás alatti olajat képez, a dugattyú az előre beállított löketig nyúlik, és tartja a tolóerőt; feszültségmentes -a nyomás összeomlik, és a külső fékrugó visszahúzza a rudat.
2.1 Öt szerkezeti előny
Nem-merített F-osztályú motorA - tekercsek teljesen el vannak választva a hidraulikaolajtól, így kiküszöbölhető az olaj-elöregedése/égett-tekercselési hibamódja, amely a régi olajba merülő -BYT1 családra jellemző. A 275 W (Ex dⅡCT4) / 240 W (Ex dⅠ) teljesítmény megbízhatóan működik forró környezetben.
Öntött alumínium lángálló ház- könnyebb és jobb hőelvezetéssel/korrózióállósággal rendelkezik, mint az öntöttvas-BYT1, ideális nedves bányalagutakhoz és tengerparti vegyi üzemekhez.
Kettős Ex lefedettség - Ex d I Mbföldalatti szénhez (metán + szénpor, nem-ásási felületek);Ex d IIB T4IIA/IIB gyúlékony{0}}gázműhelyekhez. A teljes tanúsítványfájlokat az egységgel együtt szállítjuk a biztonsági -osztálynyilvántartáshoz.
Beépített{0}}kiegyensúlyozott légkamra- a belső olajnyomás minden irányban kiegyensúlyozott marad, ami lehetővé teszi0-180 fokos szabad szerelés(függőleges, vízszintes, ferde) a lég-zár tolóerő-vesztési problémája nélkül a régi tolómotoroknál. A legtöbb utólagos felszerelésen nincs konzol módosítás.
IP65 teljesen zárt- lángálló csatlakozódoboz + vízálló kábeltömszelenc blokkolja a bánya nedvességét, szénport és vegyi gőzt. A tengelyen lévő kettős tömítések és a tolórúd-a tömítések élettartama drámaian meghosszabbodik.
2.2 Ahová illik
A BEd50/6 a kioldó tolóerőBYWZ, BYWZ4, BYWZ5, BYWZ8/9 és YWZP robbanásbiztos-dob- és tárcsafékek, és az egyszerű emelőkaros összeköttetés révén szintén meghajt egyirányú, forgó és lengő (<90°) motions in valves, gates, clamps and conveyors. Typical sites: underground belt conveyors, mine hoists, explosion-proof cranes, coal feeders, coke-oven transfer cars, paint shops, grain elevators, oil refineries and chemical plants.
Műszaki előírások
Az értékek a gyártó által besorolt adatok (több{0}}forrás konzisztens). A konfigurációval- kapcsolatos tételeket meg kell erősíteni a tényleges megrendeléssel / Ex tanúsítvánnyal.
| BEd50/6 - Névleges paraméterek | |||
|---|---|---|---|
| Névleges tolóerő | 500 N (±20%) | Névleges löket | 60 mm |
| Fékrugó erő | 460 N | Akcióidő, emelkedés/esés | 0.62 s / 0.61 s |
| Névleges teljesítmény | 240 W (Ex dⅠ) /275 W(Ex dⅡCT4) | Névleges áram | 1.2 A @ 380 V |
| Működési frekvencia | 1500 ciklus/óra | Vám | S1 folyamatos + S3 szakaszos |
| Névleges feszültség | 380 V (opciók: 127/220/660/1140 V) | Frekvencia | 50 Hz (60 Hz kérésre) |
| Szigetelési osztály | F-osztály, nem -merítve | Védelem | IP65 |
| Ex jelölés | Ex d I Mb / Ex d IIB T4 Gb | Súly | 47 kg (Ex dⅠ) /37 kg(Ex dⅡCT4) |
| Felszerelés | 0-180 fok (kiegyensúlyozott légkamra) | Referencia szabvány | GB3836, JB/T 10603, DIN15430 |
Szerelési és körvonalméretek (mm)
A BEd50/6 megosztja körvonalait a BEd80/6-tal. Mindig erősítse meg a rajzot a megrendelt tanúsítványegységhez képest.
| Írja be | A | B | C | D | E | F | G | H | K | L | M | N | O | P | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BEd50/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| BEd30/5 | 410 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 270 | 16 | 85 | 75 | 98 | 20 | 15 | - |
| BEd80/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| BEd121/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 120 | 147 | 35 | 20 | 130 |
