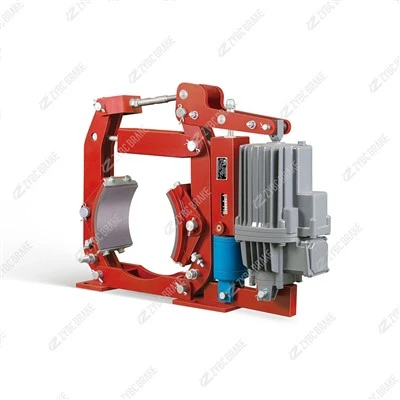

YW-E315/E30 két-lépcsős sorozatú elektro-hidraulikus dobfékek

Az YW - E315/E30 egy két - lépésből álló elektro - hidraulikus dobfék (315 mm-es dobátmérő, ED30/5 tolóműhöz illesztve). Kifejezetten a közepes - méretű daruk mozgószerkezetéhez és a hevederes szállítószalagok üzemi fékezéséhez tervezték, két - fokozatú fékerő-beállítással, automatikus hézagkiegyenlítéssel és megbízható, - hibabiztos működéssel.



---



Két - lépéses működési elv

1. lépés (lassító fékezés): A fékezés megkezdésekor a rendszer először kisebb, állítható nyomatékot alkalmaz. Ez biztosítja a mechanizmus zökkenőmentes lassítását, megakadályozza az ütéseket és csökkenti a mechanikai alkatrészek kopását.

2. lépés (tartás/szél - ellenálló fékezés): Miután a mechanizmus leállt, hozzáadódik a második - fokozatú nyomaték. A két lépés közötti késleltetés (1-15 s) az egyirányú sebességszabályozó szelepen keresztül állítható be. Ez a lépés megbízható tartóerőt biztosít, különösen alkalmas kültéri darukhoz, hogy ellenálljanak a szélterhelésnek.

Sikertelen - Biztonságos működés: Ha az áramellátás ki van kapcsolva, a tológép elveszti nyomását, és a nagy - merevségű visszatérő rugó arra kényszeríti a fékpofákat, hogy rögzítsék a dobot, vészfékezést valósítva meg a berendezések és a személyzet biztonsága érdekében.

---

Felépítés és főbb előnyök

Szerkezet

Megerősített fékkeretből, bal és jobb fékpofákból, két - fokozatú erőt - beállító rugócsoportból, reteszelő hézagkiegyenlítő mechanizmusból, ED30/5 elektro - hidraulikus tolóból, csillapítóhengerből és rögzített talpból áll. A fő csuklópontok önkenő - csapágyakkal vannak felszerelve, és a rugócsövön található nyomatékskála lehetővé teszi az intuitív beállítást.

Főbb előnyök

Sima fékezés: A két - lépéses nyomatékszabályozás elkerüli a mechanikai hatást a lassítás során.

Alacsony karbantartás: A reteszelő hézagkiegyenlítő mechanizmus és az önkenő - csapágyak csökkentik a kézi beavatkozást; dugja be a - bélést a gyors cseréhez.

Megbízható szélállóság: A második - fokozatú megnövelt nyomaték hatékonyan ellenáll a kültéri daruk szélterhelésének.

Állítható késleltetés: A két lépés közötti 1-15 s késleltetés rugalmasan állítható a különböző munkakörülményekhez való alkalmazkodáshoz.

Magas cselekvési frekvencia: Megfelel a gyakori indítási - leállási követelményeknek a magas - terhelhetőségű berendezésekkel szemben.

---

Alkalmazások

Elsődleges: Lassító és tartófék közepes - méretű kültéri portáldaruk és híddaruk mozgószerkezetéhez; működő fékek közepes teljesítményű - hevederes szállítószalagokhoz a kohászatban, a szén- és a logisztikai iparágakban.

Másodlagos: Fékezés speciális daruk forgó- és feszítőszerkezeteihez, amelyek egyenletes lassítást és megbízható tartást igényelnek.

---

Telepítés és karbantartás

Telepítés:

Szerelje fel egy merev alapra, hogy biztosítsa a dob koncentrikusságát (kifutása legfeljebb 0,15 mm) és a tolószerkezet tolórúd beállítását (nincs oldalirányú erő).

Csatlakoztassa a tolómotort egy 380 V-os három - fázisú tápegységhez, és töltse fel ISO VG 32/46 hidraulikaolajjal a megadott szintig.

Állítsa be az egyirányú - sebességszabályozó szelepet a két - lépéses késleltetési idő beállításához a működési feltételek követelményeinek megfelelően, és tesztelje a fékezési sorrendet és a rugalmasságot az üzembe helyezés előtt.

---

Gyakori hibák és javítások

Hiba	Lehetséges ok	Javítás
Sima két - lépéses fékezés	Nem megfelelő késleltetési beállítás vagy blokkolt fordulatszám-szabályozó szelep	Re - állítsa be a késleltetési időt; tisztítsa meg vagy cserélje ki a fordulatszám-szabályozó szelepet.
Gyenge második - fokozatú nyomaték	Rugófáradtság vagy helytelen rugóbeállítás	Állítsa be vagy cserélje ki a rugót; újra - kalibrálja a forgatónyomatékot a skála szerint.
Fékellenállás	Elakadt hézagkiegyenlítő mechanizmus vagy elakadt tolórúd	Tisztítsa meg és kenje meg a kiegyenlítő részeket; kenje meg a tolórudat.
Thruster nem működik	Motor fázisváltás vagy eltömődött olajszűrő	Korrigálja a motor fázisát; cserélje ki az olajszűrőt és töltse fel a hidraulika olajat.
Olajszivárgás a csillapító hengerből	Sérült tömítőgyűrű	Cserélje ki a csillapítás tömítőgyűrűjét



Az YW - E315/E30 két - fokozatú elektro - hidraulikus dobfék lépcsőzetes karbantartási ütemtervet alkalmaz, az intervallumokat a használat intenzitása és a környezeti feltételek szerint állítják be. Az alábbiakban a standard karbantartási gyakoriság és a legfontosabb tételek láthatók:

Normál karbantartási ciklus és alapvető feladatok

Ciklus	Karbantartási cikkek
Napi	Ellenőrizze a tolómotor olajszintjét, a csővezeték szivárgását és a rendellenes zajt; tisztítsa meg az olajfoltokat és a törmeléket a dob felületén.
3 hónap	Vizsgálja meg a toló és a csillapítóhenger bélés kopását és tömítésének integritását; húzza meg a meglazult kötőelemeket.
6 hónap	Cserélje ki a tolómű hidraulika olaját (ISO VG 32/46); ellenőrizze a visszatérő rugó és a csillapító henger rugalmasságát olajszivárgás szempontjából.
12 hónap	A tolóerő és a csillapító henger nagyjavítása; cserélje ki a béléseket, ha a vastagság kisebb, mint 4 mm; fedje fel újra a dobot, ha mély karcolások vannak rajta.
2 év	Cserélje ki a tolómű és a csillapító henger tömítését; kalibrálja a két - fokozatú féknyomatékot és a késleltetési időt.

A karbantartási intervallumok beállítása

Magas - intenzitású használat (a műveletek gyakorisága közel 1200/óra, nagy terhelés): Rövidítse le a 3 - hónapos és 6 - hónapos karbantartási intervallumot 1 hónapra, illetve 3 hónapra.

Nehéz környezet (magas por, magas páratartalom, szélsőséges hőmérséklet): Rövidítse le a 6 - hónap és a 12 - hónap közötti intervallumot 3 hónapra és 6 hónapra; növelje a napi takarítás és ellenőrzés gyakoriságát.

Könnyű - használat (alacsony frekvencia, kis terhelés): A karbantartási ciklus megfelelően meghosszabbítható, de a napi ellenőrzés és a 12 - hónapos nagyjavítás nem hagyható el.

Különleges vizsgálati triggerek

Ha rendellenességet észlel, például zökkenőmentes két - lépéses fékezést, gyenge féknyomatékot, fékellenállást vagy a tolómű meghibásodását, azonnal állítsa le a gépet ellenőrzés és hibaelhárítás céljából, függetlenül a karbantartási ciklustól.

Miután a fék több mint 6 hónapig üzemen kívül volt, és újra használatba került, üzembe helyezés előtt átfogó ellenőrzést és próbaüzemet kell végezni.
