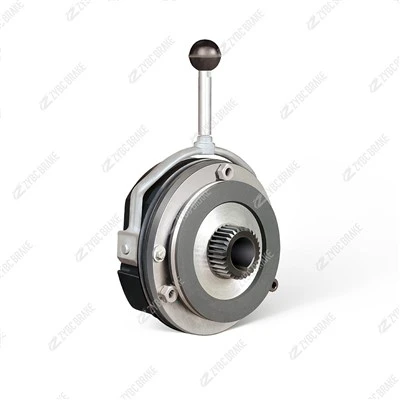

DJPZ-04 motor tárcsafék|4 N·m, Ø100 mm, DC hibabiztos,<10ms Response, For Micro Gear Motor & Robot Joint
DJPZ-04 motor tárcsafék hiba-Biztonságos, rugó-Bekapcsolva - Kikapcsolás=Fék bekapcsolva. Általában zárva. A gyűrűs tárcsarugó (Belleville) tartja a féknyomatékot; DC tekercs csak a RELEASE-hez. Áramszünet / vészleállítás / motor feszültségmentesítése → rugó beszorítja a tárcsát<10 ms . Prevents load runaway the instant...
Leírás
DJPZ-04 motor tárcsafék
Hiba-Biztonságos, rugós-Bekapcsolva - Kikapcsolás=Fék bekapcsolva.Általában zárva. A gyűrűs tárcsarugó (Belleville) tartja a féknyomatékot; DC tekercs csak a RELEASE-hez. Áramszünet / vészleállítás / motor-feszültségmentesítése → rugó beszorítja a lemezt<10 ms. Megakadályozza a terhelés kifutását, az azonnali teljesítmény eltűnik.
4 N·m Ø100-as csomagban - Nulla holtjáték.DJPZ-04 szállít4 N·mnévleges nyomaték egy kompakt Ø100-as súrlódó tárcsán, közvetlenül a motor végharangjára szerelve. Nincs hézag, nincs holtjáték - precíz tartás szervo- és működtetőalkalmazásokhoz.
Motor-Integrált kialakítás - Helytakarékos és csatlakozó.A motor nem -meghajtó végére rögzíthető a központosító csap + csavarkör segítségével. Megosztja a motor tengelyét, nincs extra tengelykapcsoló, nincs külön fékkeret. A leghelytakarékosabb módja-a hajtóműves tartófék hozzáadásának.
Termékleírás
ADJPZ-04az arugós-behúzott, DC-kioldott tárcsafékközvetlenül rácsavarozhatókis---közepes teljesítményű villanymotorok nem-meghajtó vége. "DJ"=motor-használjon féket, "PZ"=tárcsatípus, "04"=04-es méret a sorozatban (0,4 / 1 / 2 / 4 / 8 / 16 / 40 N·m).
Ez azellentétes szerelési filozófiaminden fékből a fenti kínálatunkban:
YW / QW / TJ2 / JZ / MWZ / ZWZA= független fékek tengelyre, dobra vagy keretre szerelve (nehézipar).
DCPZ-300= féknyereg tárcsafék a befogáshoz/tartáshoz (Ø300-as lemez, működik-tartás NINCS logika).
DJPZ-04 = kompakt, motor{0}}vég-harang-beépített NC-fékmikro hajtóműves motorokhoz, szervomotorokhoz, AGV-agyokhoz, működtetőkhöz (Ø100, hibabiztos).
Tipikus alkalmazások:
Mikro és közepeshajtóműves motorok- tartás és vészleállítás
Szervo és léptetőmotorok- Z-tengelyesés megakadályozása
Elektromos hengerek / lineáris működtetők- pontos pozicionálási tartás
AGV és AMR kerékagyak- parkoló- és biztonsági fék
Orvosi eszközök- betegemelés, képalkotó portálzár
Robotika- közös fék, együttműködő robotbiztonság
Csomagolás és szállítás- indexpozícionálás
Műszaki előírások
| Modell | DJPZ-04(Sorozat: DJPZ-00 / 01 / 02 / 04 / 08 / 16 / 40) |
|---|---|
| Fék típusa | Normál esetben zárt, rugós{0}}egyenáramú elektromágneses kioldó |
| Névleges féknyomaték | 4 N·m(±10%, a tárcsarugó előfeszítésével beállítva) |
| Súrlódó tárcsa átmérője | Ø100 mm |
| Kiadási (válasz) idő | <10 ms(jellemzően 5-8 ms névleges feszültség mellett) |
| Eljegyzési idő | <15 ms (spring apply, fail-safe) |
| Tekercs feszültség | DC24Vstandard / DC110V / DC220V opcionális |
| Tekercsáram | Inrush ~2A / Tartás ~0,02A (economizerrel) |
| Vám | S1 folyamatos tartás; Kisebb vagy egyenlő, mint 720 ciklus/óra szakaszos |
| Szigetelési osztály | F (155 fok) |
| Védelmi osztály | IP54 (IP65 opcionális zárt burkolattal) |
| Holtjáték | Nulla (rugós{0}}súrlódó bilincs) |
| Környezeti hőmérséklet | -20 foktól +55 fokig (normál); -40 fokos alacsony hőmérsékletű opció |
| Felszerelés | Motorvég-harang: központosító csap + csavar kör (a DJPZ-04 rajz szerint) |
| Opciók | Kézi kioldó kar, mikro-kapcsoló (nyitott/zárt), IP65 burkolat, Ex d tekercs, alacsony-hőmérsékletű készlet, egyedi feszültség |
| Szabványok | JB/T hivatkozás; RoHS-kompatibilis; CE-stílusú dokumentáció áll rendelkezésre |
